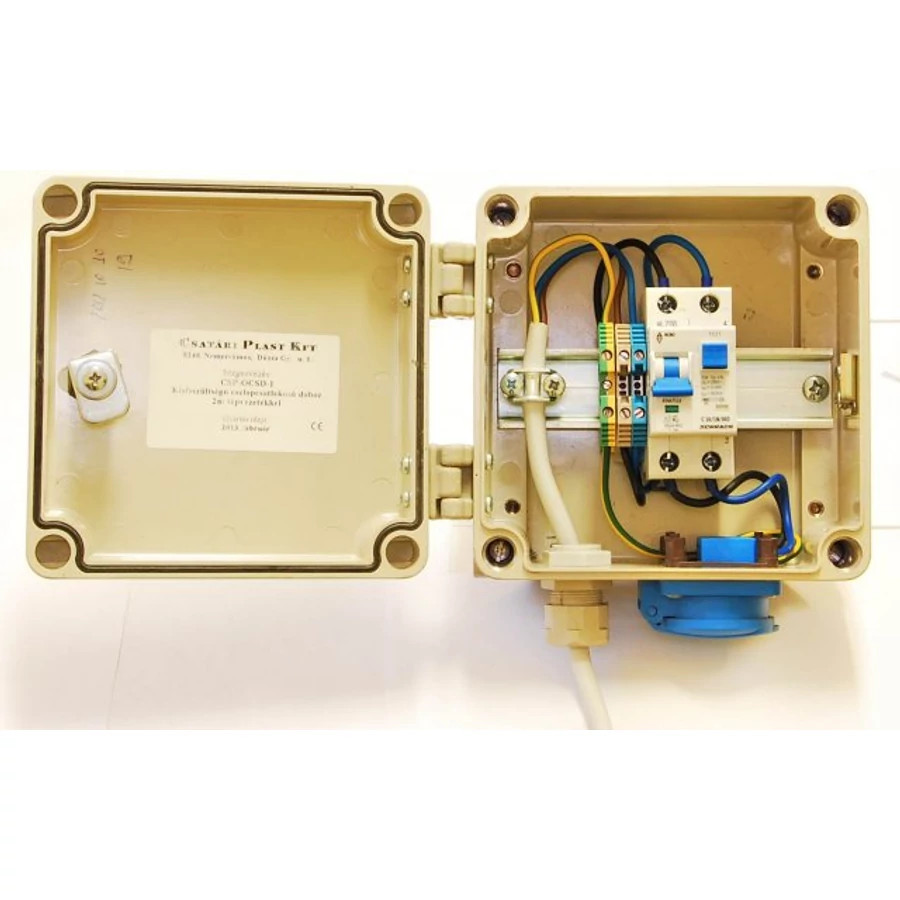

PVT OCSD1 kisfeszültségű oszlopcsatlakozó doboz díszvilágításhoz OCSD/1, OCSD-1

Az oszlopcsatlakozó dobozok az E.ON Hungária Zrt. áramhálózati elosztói engedélyeseinek ellátási területén üzemelő 0,4 kV‑os szabadvezeték-hálózatok oszlopaira, illetve földkábeles táplálású közvilágítási hálózatok (kandeláber) oszlopaira lesznek felszerelve, a talajszintről elérhetetlen magasságban, egyfázisú dugaszolható villamos csatlakozások lehetőségének kialakítása céljából.

Az elsődleges alkalmazási cél a világítással rendelkező reklámtáblák és ideiglenes (pl. karácsonyi) díszvilágítási eszközök villamosenergia-ellátási lehetőségének biztosítása a közvilágítási hálózatról történő csatlakoztatással. Másodlagos felhasználási cél a folyamatos tápellátást igénylő, fentebb említett oszlopokon elhelyezett térfigyelő kamerák erősáramú ellátása. Nem cél, hogy a csatlakozó dobozok véglegesen kiépített díszvilágítási eszközök (pl. fényvetők) csatlakoztatását biztosítsák.

Az alkalmazási célokból következő követelmény, hogy a csatlakozó dobozon keresztül hálózatra csatlakoztatott eszközök villamosenergia-ellátása az időjárási körülményektől függetlenül folyamatosan és biztonságosan történhessen.

A csatlakozó dobozok felszerelése és hálózatra csatlakozása villamos szakszemélyzet által történik. A csatlakozó dobozokat szakképzetlen, kioktatott személyek is kezelni fogják. A kezelés műveletei: a fogyasztói készülék csatlakoztatása a villásdugó bedugaszolásával, illetve a fogyasztói készülék villamos leválasztása a villásdugó kihúzásával, valamint csatlakozó doboz nyitása, a benne elhelyezett kismegszakító kezelése, továbbá a csatlakozó doboz zárása

Névleges feszültség: 400/230 V
Névleges frekvencia / fázisszám: 50 vagy 60 Hz / 1 fázis
Névleges szigetelési feszültség: >= 500 V
Névleges lökőfeszültség-állóság: >= 4 kV
Csatlakozó vezeték (kábelszerű): NYY-J 0,6/1 kV 3 x 2,5 mm² RE
Leágazás névleges áramerőssége In: 10 A
Túláramvédelmi készülék: kismegszakító, N + Ph, C10A, 6000
Kiegészítő védelem: legfeljebb 30 mA névleges kioldóáramú áramvédőkapcsoló (RCD), melyet megengedett egy szerkezetbe építeni a kismegszakítóval.
Hibavédelem (osztály és mód): csatlakozó doboz: I. vagy II. érintésvédelmi osztály
A csatlakozó doboz por, szilárd tárgyak és nedvesség elleni védettsége felhelyezett burkolattal (ajtóval): IP54
A belső szerelvények védettsége eltávolított burkolat mellett legalább: IP20
A csatlakozó doboz mechanikai behatás elleni védettsége legalább: IK08
